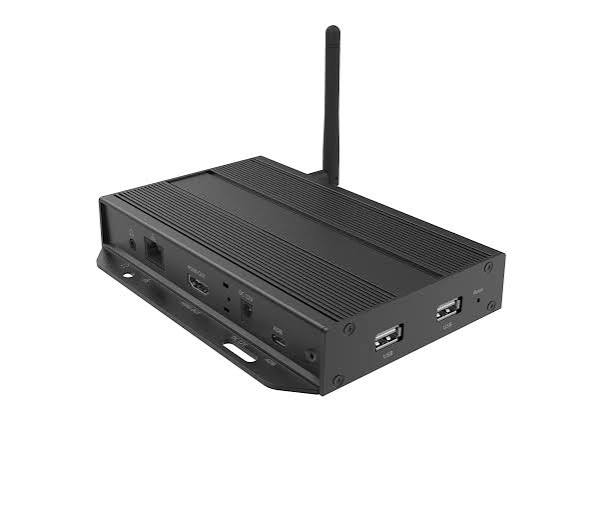

Guida all’installazione del lettore multimediale XMP-6250

Necessità

1. Uno o più schermi con ingresso HDMI a cui collegare il lettore multimediale. Se si desidera controllare più schermi con un unico lettore multimediale (per riprodurre un programma in modo sincronizzato), è necessario anche un dispositivo di distribuzione video (splitter HDMI, cablaggio e possibilmente extender).
2. Una presa di corrente con alimentazione 24 ore su 24 (per aggiornamenti notturni), a meno di 1 metro dallo schermo o dal punto di montaggio del lettore multimediale.*
3. Una connessione di rete con accesso a Internet a meno di 1 metro dal punto di installazione del lettore multimediale. Una connessione di rete cablata riduce le possibilità di interferenze ed è preferibile rispetto a una connessione Wi-Fi.
4. Spazio sufficiente dietro lo schermo per posizionare il lettore multimediale. Dimensioni: 110x70x30 mm (lunghezza x larghezza x profondità).
5. Opzionale: tastiera e mouse USB al momento dell’installazione. Necessario se si desidera effettuare regolazioni nella configurazione base del lettore multimediale, come impostazioni di rete, Wi-Fi o risoluzione video.



   Contenido del paquete de instalación

Posizionamento del lettore multimediale

Decidere dove installare il lettore multimediale. Sono disponibili le seguenti opzioni:

1. Diretto dietro lo schermo utilizzando le strisce di Velcro a doppia faccia fornite.
2. Avvitato a parete vicino allo schermo usando la piastra di montaggio a parete fornita. I cavi HDMI inclusi hanno lunghezze di 35 e 100 cm e entrambi possono essere utilizzati se necessario. Viti, tasselli per parete o un cavo HDMI più lungo possono essere acquistati separatamente sul posto. Non si consiglia l’uso di cavi HDMI superiori a 10 metri.
3. Collegare il lettore multimediale direttamente all’ingresso HDMI dello schermo. In questo caso, fissare i cavi di rete e di alimentazione in modo che l’ingresso HDMI non si danneggi se i cavi vengono tirati.

Se il lettore viene posizionato a più di 100 cm dall’ingresso HDMI dello schermo, è necessario ordinare o acquistare separatamente un cavo HDMI più lungo. Assicurarsi che sia un cavo “maschio-femmina”, cioè un cavo di estensione HDMI. Un cavo HDMI standard non si adatta al lettore.

Se la distanza tra la presa di corrente e il punto di installazione del lettore multimediale supera 1 metro, è necessario ordinare o acquistare separatamente un cavo USB più lungo.

Installazione del lettore multimediale





• Dopo la schermata di avvio, verrà avviato il programma dei contenuti.

  Se il lettore non si connette con la configurazione di rete cablata, verificare prima il cablaggio e, se necessario, consultare l’amministratore di rete.




  Configuración de red y Wi-Fi

L’XMP-6250 viene fornito di default per la connessione cablata a una rete con assegnazione automatica dell’IP (DHCP).
Se il lettore è collegato a una rete Wi-Fi o se la rete cablata richiede una configurazione IP fissa, ciò può essere impostato nel menu di configurazione del lettore multimediale.

Requisiti:

• Un mouse USB
• Una tastiera USB (opzionale)

Accesso al menu di configurazione

Assicurarsi che il monitor sia collegato e visibile dal lettore multimediale.

Collegare il mouse e, se necessario, la tastiera alle porte USB del lettore multimediale.

Accendere il lettore multimediale collegando l’adattatore di corrente.

Dopo circa 30 secondi, verrà offerta l’opzione di accedere al menu di configurazione del lettore multimediale.

Selezionare e fare clic su “Annulla riproduzione automatica” con il mouse. Quindi fare clic su “Avanzate” per modificare le impostazioni.



•  Fare clic sull’icona di pausa

• Le impostazioni di rete e le altre configurazioni del lettore multimediale possono essere regolate nel menu di configurazione.

Configurare il Wi-Fi

In un’installazione fissa, si consiglia di collegare il lettore multimediale tramite rete cablata. Una connessione cablata riduce le possibilità di interruzioni o problemi con gli aggiornamenti.
Se non è disponibile una rete cablata e c’è una rete Wi-Fi con segnale sufficiente, il lettore può essere collegato come segue:

• Fare clic su “Avanzate”.

• Andare su Rete > LAN wireless. Spegnere prima “Ethernet attivo” deselezionando la casella di controllo.

• Verranno visualizzate le reti Wi-Fi disponibili:

• Selezionare la rete a cui ci si desidera connettere.

• Se la password è stata inserita correttamente, dopo un momento apparirà “Connesso”.
  Ora è possibile uscire dal menu con la freccia di ritorno nella parte inferiore.

• Il lettore tornerà alla schermata iniziale del menu di configurazione.
  Se non viene eseguita alcuna azione, ricomincerà a riprodurre automaticamente dopo 15 secondi.

Modifiche alle impostazioni di rete: configurazione IP

Se la rete cablata sul posto lo richiede, è possibile configurare un IP statico sul lettore multimediale.
Consultare prima l’amministratore di rete.
Il lettore è impostato di default per configurazione automatica (DHCP), sufficiente nella maggior parte dei casi.
È possibile inserire le impostazioni per un IP statico come segue:

• Nel menu Avanzate, fare clic su “Rete”.

  Aprire Ethernet > Impostazioni IP statico, selezionare > Modifica rete > Opzioni avanzate > Impostazioni IP e fare clic su “Statico”.
•
• Inserire i dati forniti dall’amministratore di rete.



NOTA sulla subnet mask

Per la lunghezza del prefisso di rete 255.255.255.0, inserire 24. Per altri valori, consultare il seguente link:

https://www.calculator.net/ip-subnet-calculator.html

• Fare clic su “Proxy” e selezionare “Manuale”.

• Il lettore tornerà alla schermata iniziale del menu di configurazione.
  Se non viene eseguita alcuna azione, ricomincerà automaticamente la riproduzione dopo 15 secondi.

  Se il lettore non si connette con la configurazione di rete fissa, verificare prima il cablaggio e poi consultare l’amministratore di rete.

Risoluzione dei problemi

1. Problemi di rete: Se il lettore non si connette al tuo account di segnaletica digitale, potrebbe esserci un problema di rete.
   In questo caso, verificare se è possibile connettersi a Internet con un altro dispositivo (ad esempio, un laptop).
2. Se non è possibile, contattare l’amministratore di rete.
3. Se un laptop può connettersi a Internet ma il lettore multimediale non si connette, contattare il fornitore.

4. Problemi con lo schermo: Se lo schermo non mostra correttamente i contenuti o appare distorto, consultare il manuale dello schermo per assicurarsi che il rapporto d’aspetto sia impostato su 16:9 o su schermo intero.
   Se lo schermo non supporta un segnale Full HD, il lettore multimediale può essere configurato a una risoluzione inferiore. Contattare il centro assistenza per questo.
